本遥测终端机广泛应用于各类水资源监测项目，支持水利部标准协议，支持定制化协议。

一、 概述

1 产品简介

DWYJ-2000 4G 遥测终端机是工业级高性能、Linux操作系统的4G智能终端，为远距离设备的智能监测、控制等应用提供数据传输通道。支持LTE/WCDMA/TD-SCDMA/EVDO/GDMA/GSM等多种制式；同时支持WIFI、蓝牙的近距离无线通信。以及GPS/GLONASS/北斗多种制式卫星定位；拥有多个数据采集接口，包括1路RJ45(10M/100M）自适应网口，1组RS485接口，5组AI采集接口，4组DI采集接口，2路继电器控制，可配置一组摄像头，进行图像、视频采集传输。

该终端可以广泛用于水利、电力、热力、金融、气象等行业需要数据无线传输的场合，并支持有线通讯。

   2 产品功能

v 通信功能：4G全网通，向下兼容3G/2G通讯，北斗通讯及有线网口等多种制式。

v 采集功能：采集压力、温度等变送器的标准信号；采集流量计的流量数据；采集水泵或阀门的运行状态、设备供电状态和箱门开关状态。采集蓄电池电压。

v 控制功能：结合配套软件可远程控制水泵、阀门等控制设备。

v 显示功能：内置液晶显示屏，支持采集数据实时显示。

v 远程管理功能：支持通过远程网络进行远程参数设置、程序升级。

v 视频、图片满足《公共安全视频监控联网系统信息传输、交换、控制技术要求》（GB/T 28181）。

v 支持在视频图像上叠加实时监测数据、采样时间等。该功能无需另外增加视频叠加器，无需平台处理，并及时上传监管平台。

v 支持在定时抓拍图片上叠加实时监测数据、采样时间等，并上传监管平台。

v 支持HTTP、FTP协议进行视频图像及数据传输。

v 定位功能：支持GPS/GLONASS/北斗多种制式卫星定位。

v WIFI功能：与具有WIFI功能的仪表设备无线连接，及WIFI手机设参，内置Web服务器，无需安装APP，并可作为WIFI热点使用。

v 支持上传四川，云南，湖南，江西，浙江等省平台，及其它各省份协议定制。

v 加密传输功能：支持数据进行加密传输，包括PC端加密证书下载，以及TCP/IP层数据加密（特殊行业应用，订货时提前说明）。

  3 产品特点

v 工业级标准配置：产品全部采用高品质工业级标准器件，整体运行稳定可靠。

v 高集成化：采用四核高速处理器，集成Linux系统、WIFI和蓝牙功能以及GNSS于一体，是一款高度集成化的一体式4G 智能设备。

v 全网通：各网络制式的全面覆盖，全面兼容移动、联通、电信的4G、3G、2G网络。

v 支持MQTT即时通讯协议。

v 操作便捷：内置Web服务器，所有设置操作为交互式网络界面配置，直观、方便。

v 多种网络连接方式：WIFI、蓝牙、网口、无线网络四种传输方式，自由切换（根据需要，可定制短信传输）。

v 支持SL651《水文监测数据通信规约》采集协议上传、SZY206《水资源监测数据传输规约》、环保212协议上传以及透传方式数据上传。

   4 技术参数

   4.1 电源

v 主板供电：12V DC/2A(可选其他电压DC8~28V)

v 功率：≤1.45W

v 峰值电流：≤200mA/12V

v 静态值守电流：≤100mA/12V

   4.2 采集功能

v RS485：1路，用于连接通讯仪表。

v AI采集：5路，出厂默认为（4～20）mA。

v DI采集：4路，用于开关量状态采集。

v 网口：1路，10～100M标准网口，用于和上位机通讯、连接网口摄像头和设置参数。

   4.3 设备接口

v 天线接口：50欧姆/SMA-K（阴头）

v SIM卡：3V/1.8V

v SD卡：支持32G本地存储（选配）

   4.4 工作环境

v 工作温度：-20℃～+55℃ （显示产品受液晶的局限性导致温度不能过高或过低）。

v 存储温度：-30℃～+80℃（显示产品受液晶的局限性导致温度不能过高或过低）。

v 相对湿度：0～95%RH（40℃凝露）

v 大气压：86～106kPa

无腐蚀性气体，无液体喷溅，无金属粉尘，无强烈震动，无强烈电磁干扰。

    4.5 通讯环境

v 支持中国移动、联通、电信LTE/WCDMA/TD-SCDMA/EVDO/GDMA/GSM等多种制式。

    4.6 安装

v 安装方式及安装尺寸：标准DN35导轨安装

                壁挂式安装（168mm*90mm，Φ4mm*4）

v 外形尺寸：179mm*109mm*47mm

    5 产品出厂配置

l DWYJ-2000 4G 遥测终端机            1个（数量根据用户订货情况包装）

l 吸盘天线                            1套（数量根据用户订货情况包装）

l 使用说明书                          1份

    开箱后请用户清点物品数量，具体的数量与用户订货合同一致，若发现破损、丢失、配件不符，请及时与厂家联系。

二、产品外形及结构说明

1 产品外形

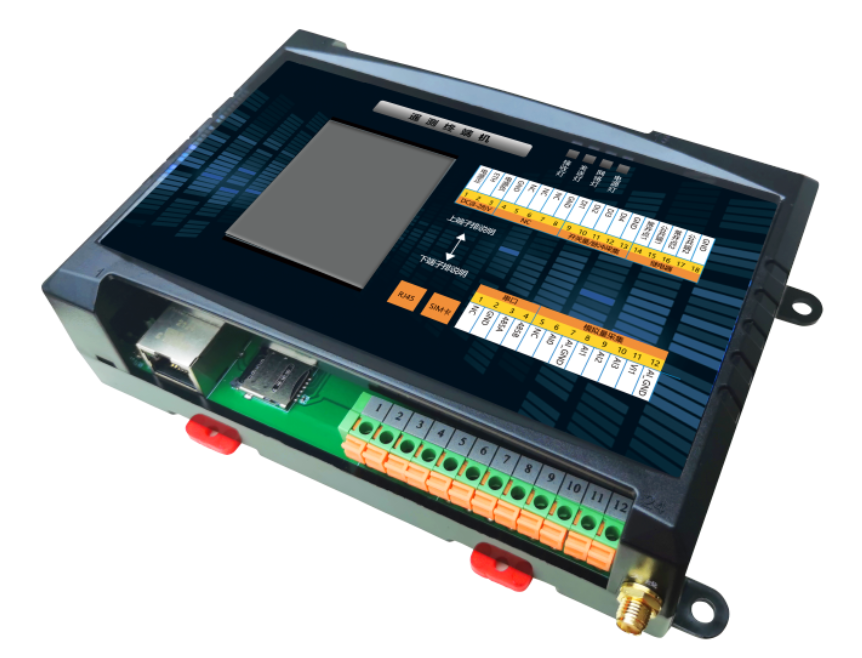

图2-1 DWYJ-2000产品外形

2 产品结构说明

图2-2 DWYJ-2000结构

功能说明如下表：

表2-1  DWYJ-2000结构

3 外部接线端子说明

表2-2 产品接线端子说明表

 三、产品安装及使用说明

  1 概述

安装使用DWYJ-2000 前需要仔细阅读本说明书，如遇到不理解的内容时，需要与公司取得联系，在专业工程师指导下学会使用该模块。

注意：该模块不能带电安装。

  2 开箱

为运输不被损坏，公司提供纸箱包装。订货时不做特殊说明时，一个DWYJ-2000模块配带一根吸盘天线。

  3 安装所需工具

v 小一字螺丝刀 一个

v 小十字螺丝刀 一个

  4 电源

l 准供电电压：直流电压（8~28）V，推荐使用DC12V或DC24V。

5 状态指示灯说明

表3-1 产品状态指示灯说明

   6 安装SIM卡

安装SIM卡如图所示安装好SIM卡（Micro SIM卡，尺寸为12×15mm），安装时将卡槽盖打开，SIM卡金属面朝下，且卡片缺角方向朝端子，盖上卡槽盖。

图3-1 安装SIM卡

图3-2 安装SIM卡

   7 安装

4G 遥测终端机可以方便地安装到标准DIN35导轨上，如图3-3、3-4所示。

图3-3 导轨安装

图3-4 导轨安装

遥测终端机作为现代水资源监测采用的重要无线通讯设备市场应用十分广泛，欢迎广大客户咨询。
